Les plaques

Les plaques

Une innovation majeure pour la sécurité des réseaux enterrés (canalisation Haute Pression, canalisation Moyenne Pression, réseaux électriques Haute Tension…)



Avec environ 40% des accidents, les travaux tiers représentent le plus grand danger pour les canalisations enterrées.



Les plaques OVERPIPE sont totalement conformes à la réglementation française en ce qui concerne les protections mécaniques (guides GESIP 2008/02). Elles offrent un coefficient de réduction de risque (0.01) équivalent à celui des dalles béton (guide GESIP 2008/01).

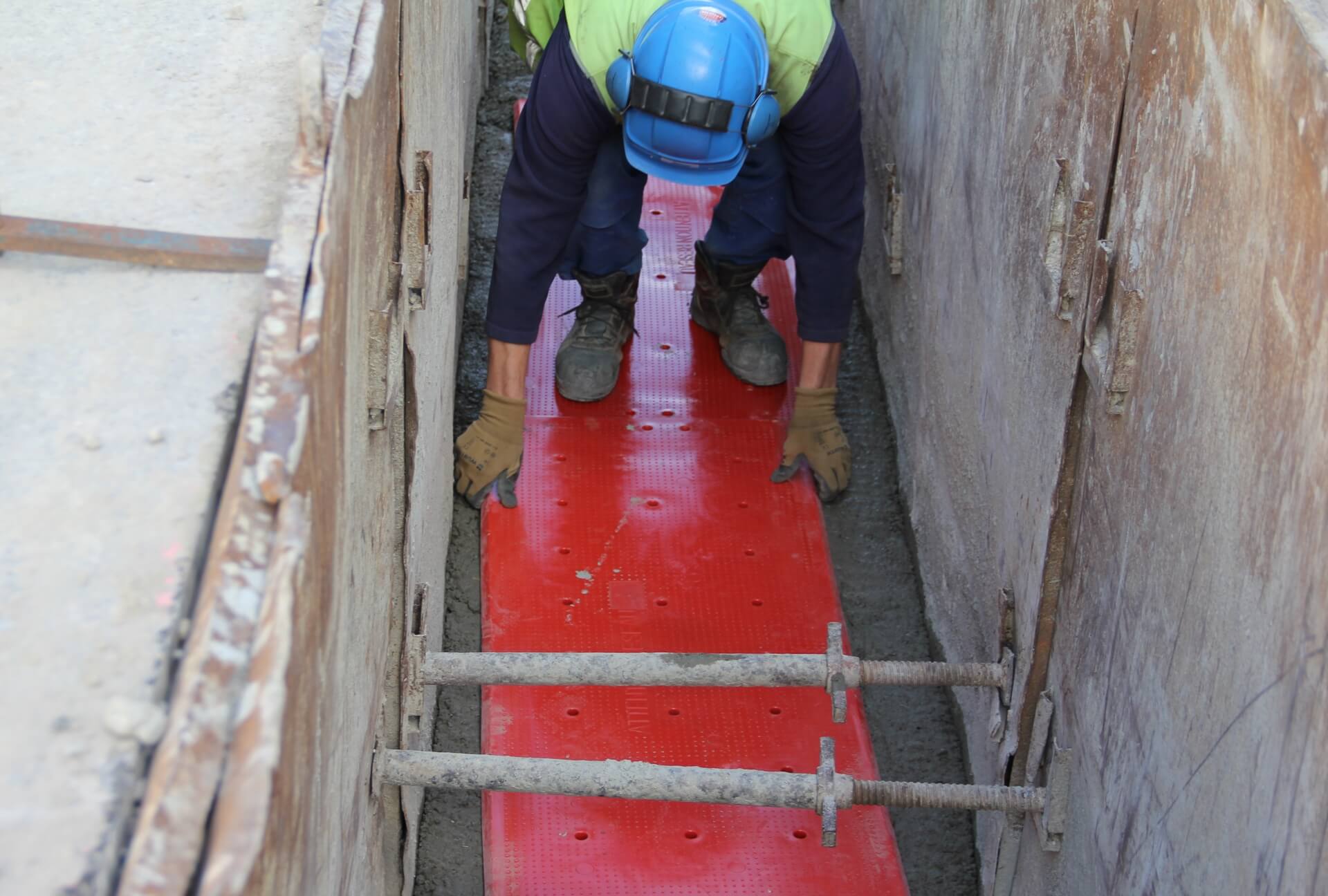

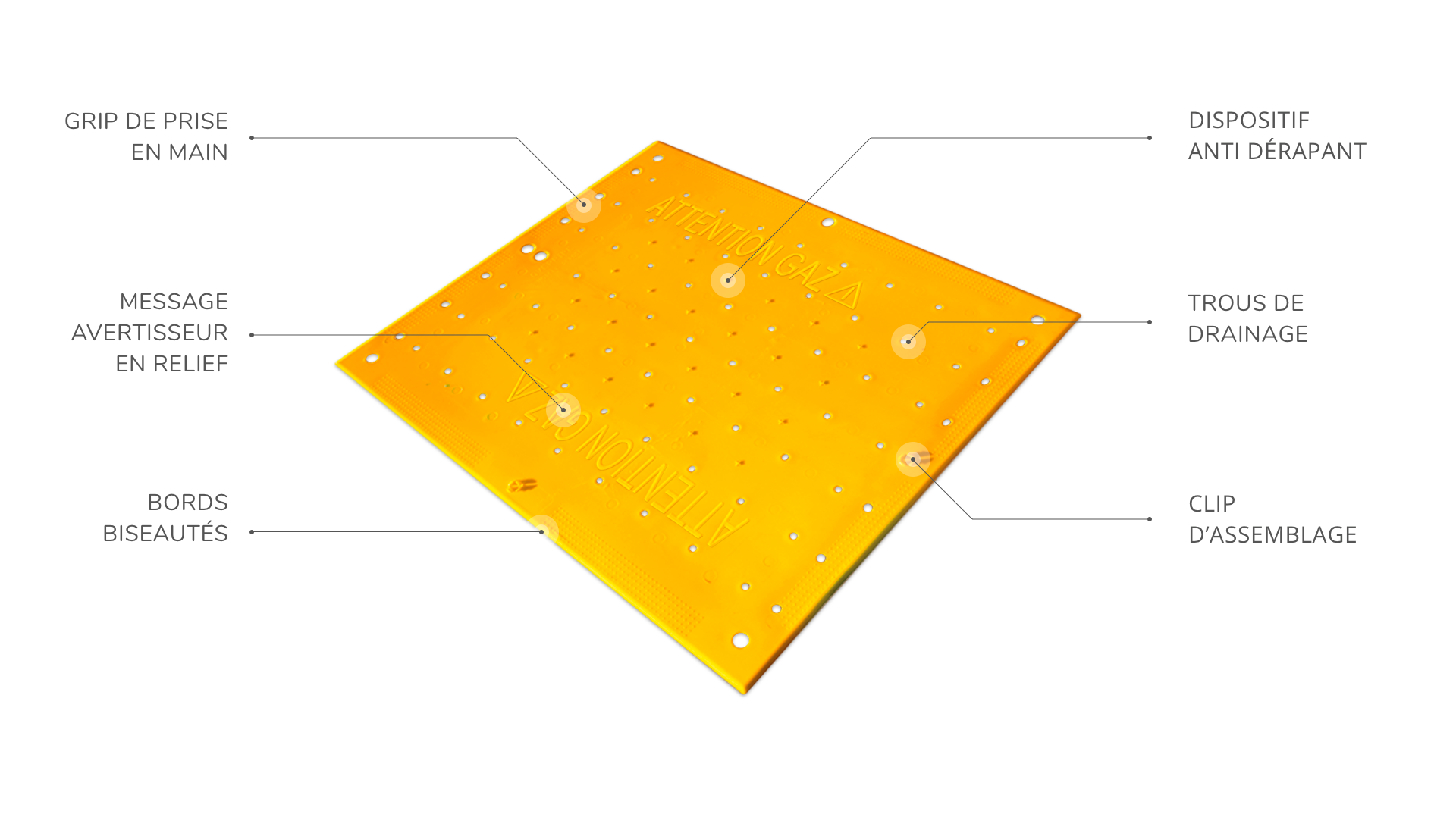

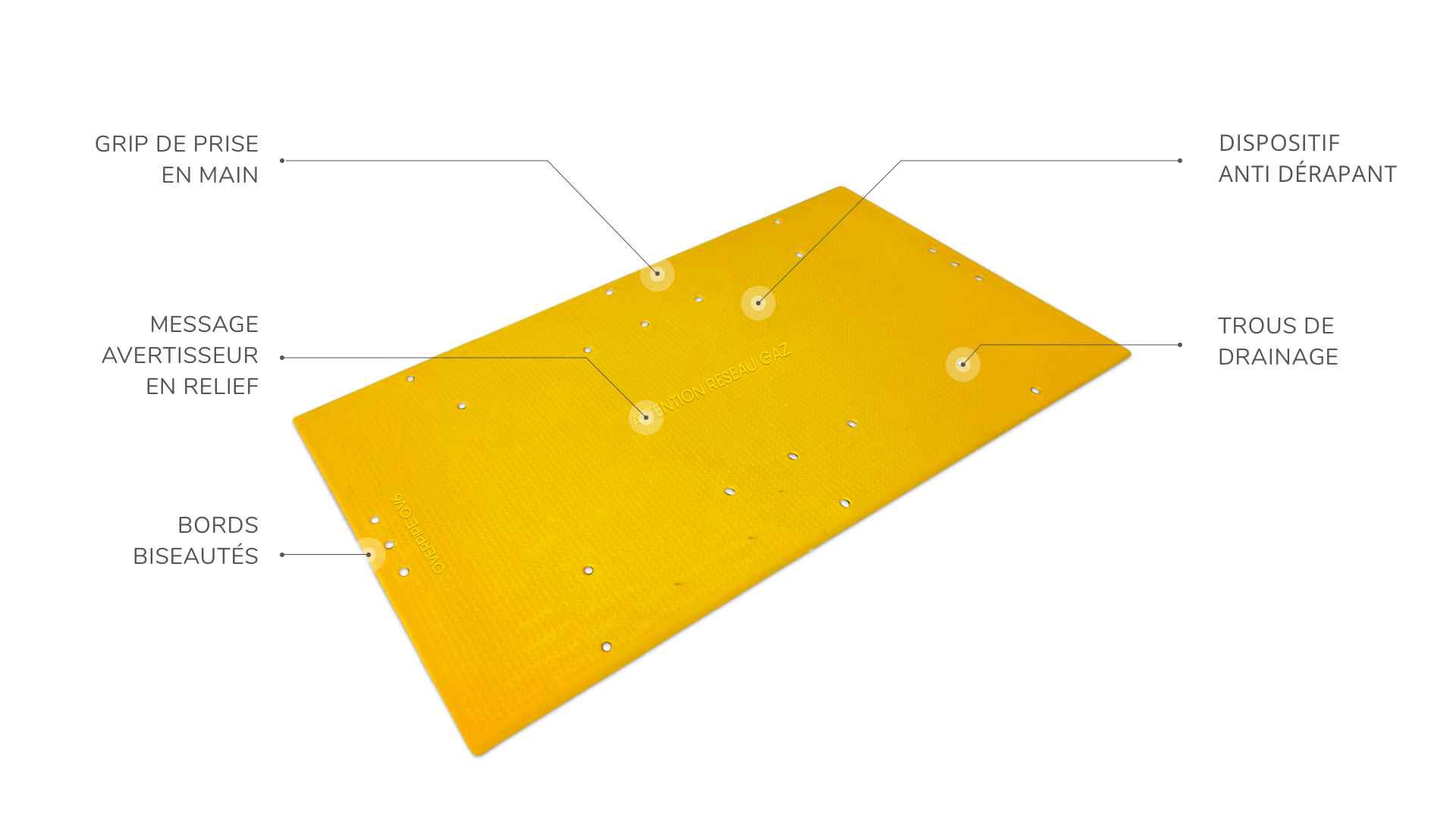

sécurité

Une sécurité renforcée grâce au revêtement antidérapant et des bords biseautés. Elles sont revêtues sur leurs deux faces de picots antidérapants pour faciliter la manutention et éviter les accidents de plain-pied.

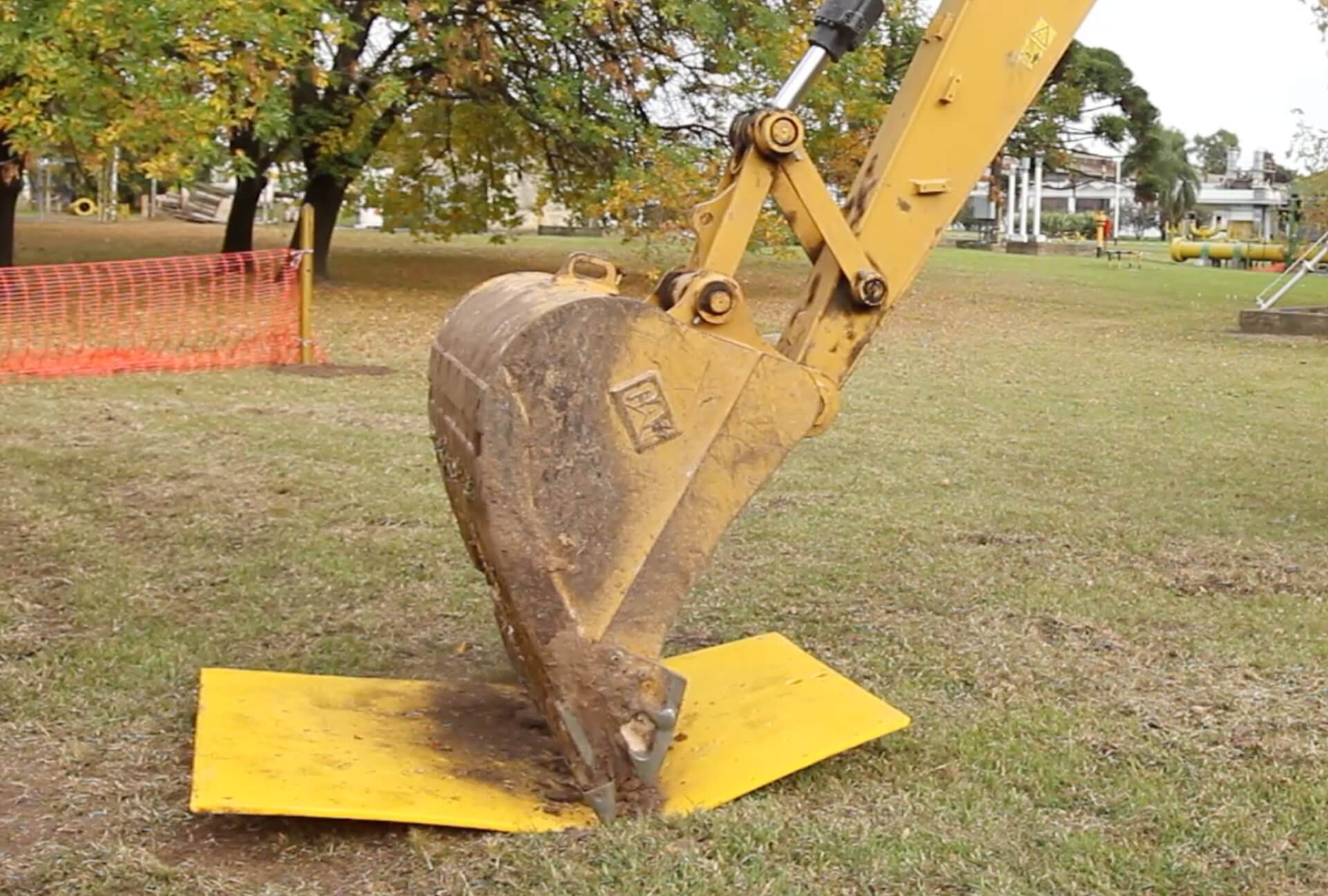

RÉSISTANCE

Les plaques forment une barrière infranchissable en cas d’agression du godet d’une pelle mécanique

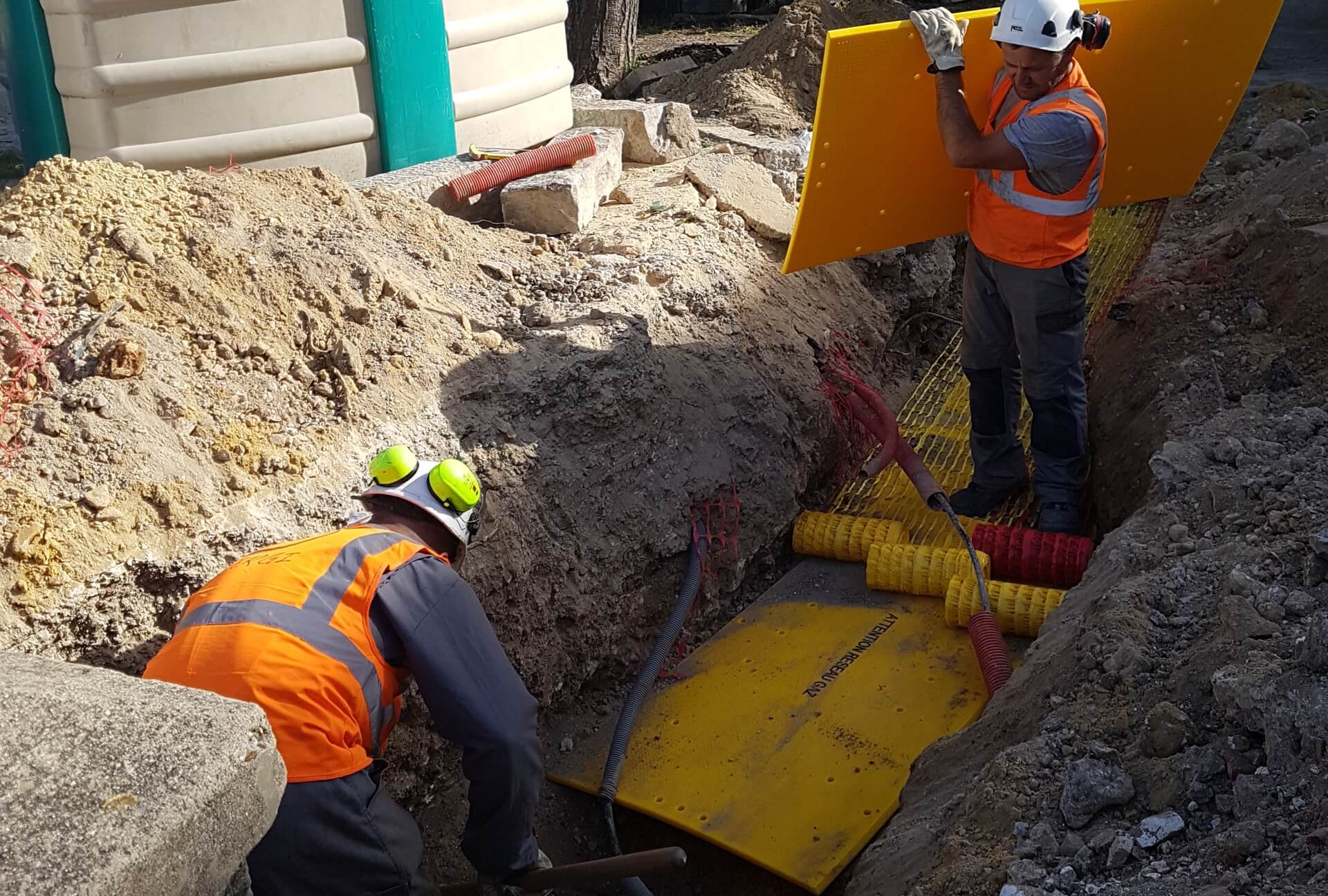

inspection

Les plaques peuvent être retirées pour permettre l’examen ou la réparation de la canalisation.

message avertisseur

Les plaques sont de couleur pleine masse (traitée anti-UV), afin de constituer un signal avertisseur immanquable (couleur selon la nature du réseau). Elles comportent un message avertisseur en relief. Inclus dans le moule, sa durée de vie est celle de la plaque. Il est entièrement personnalisable.

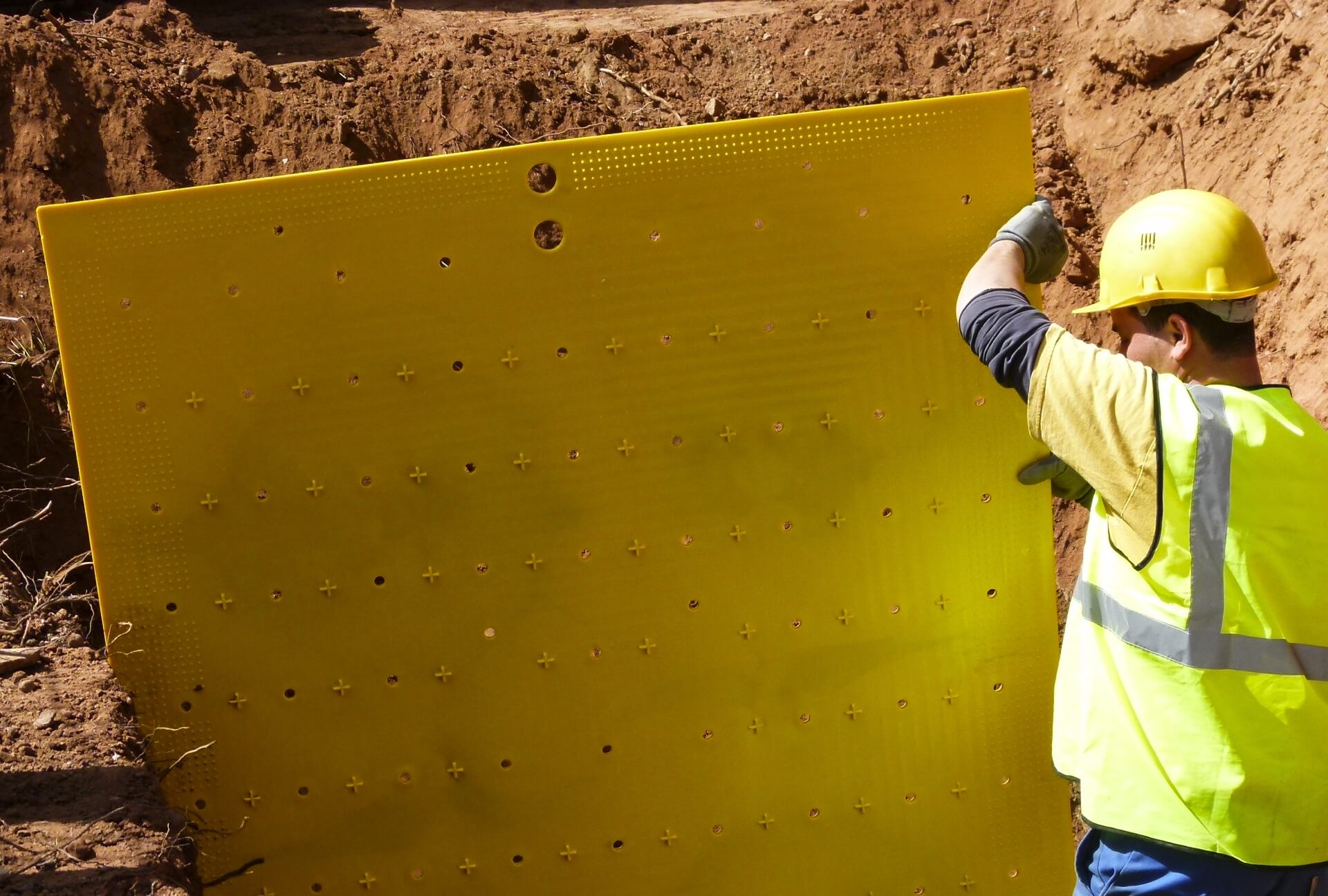

dimensions

Les dimensions des plaques se déclinent en 5 formats pour s’adapter aux diamètres des canalisations et au tracé du réseau.

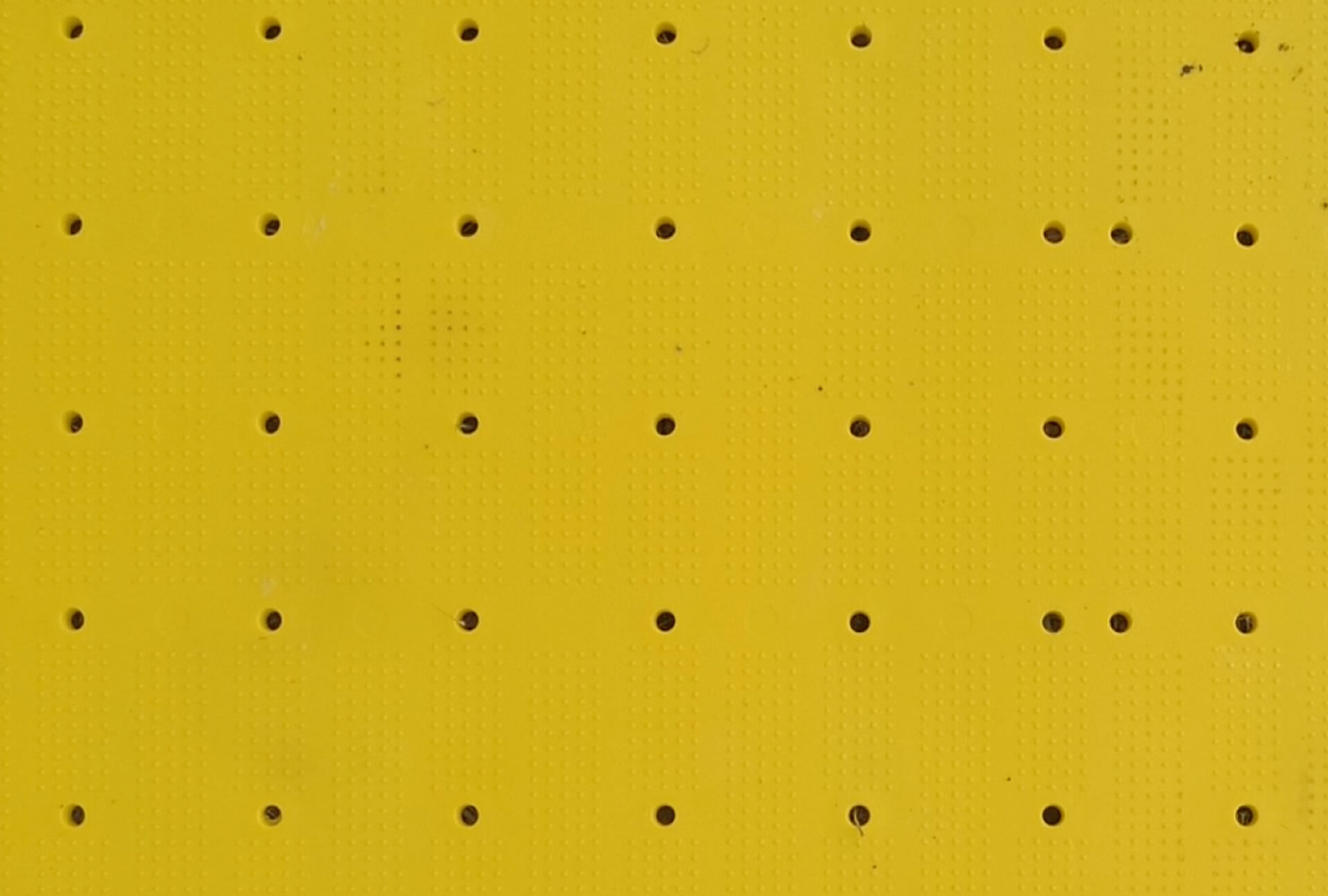

drainage

Elles comportent des trous sur toute leur surface pour permettre l’écoulement de l’eau et ne pas perturber la mesure de la protection cathodique.

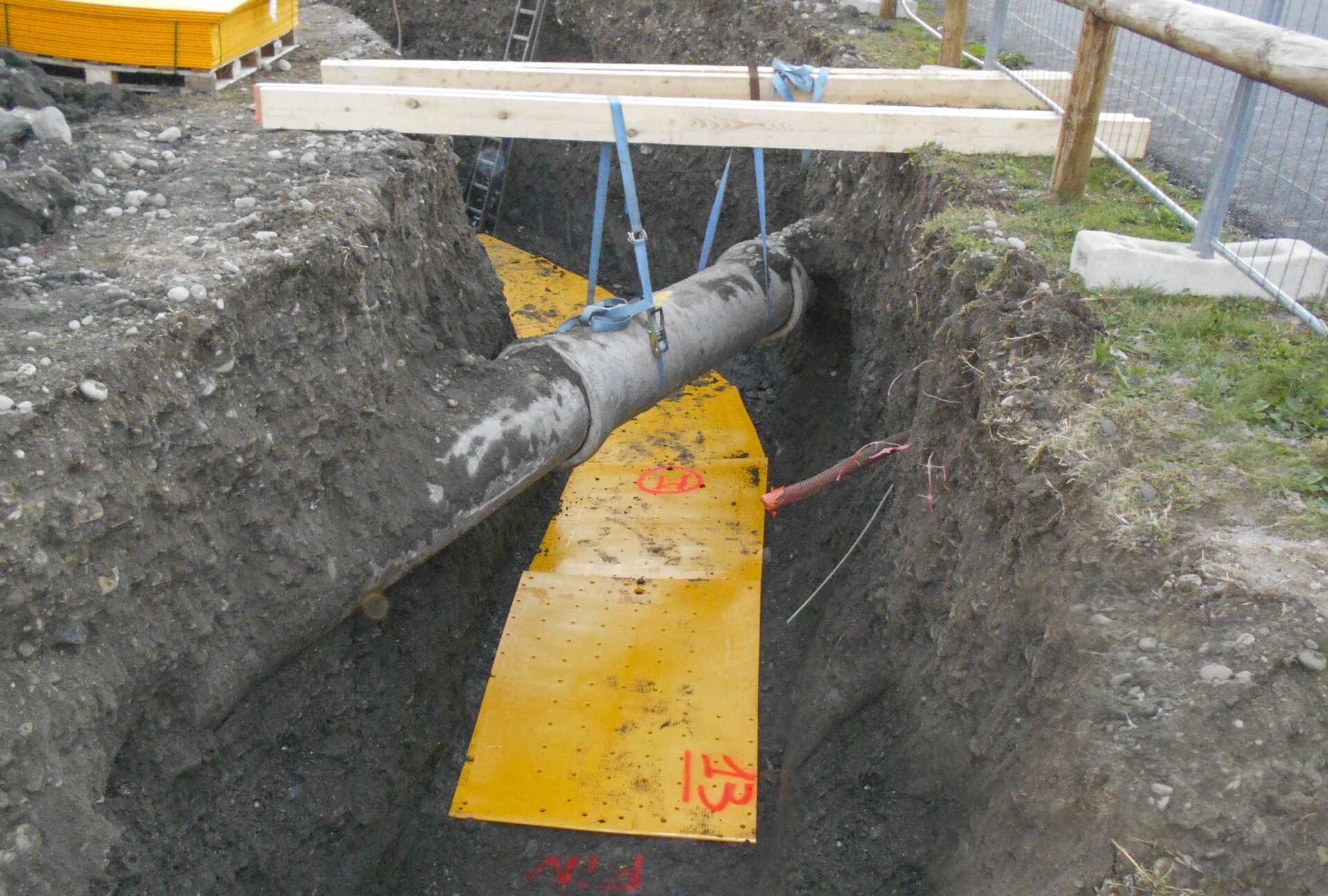

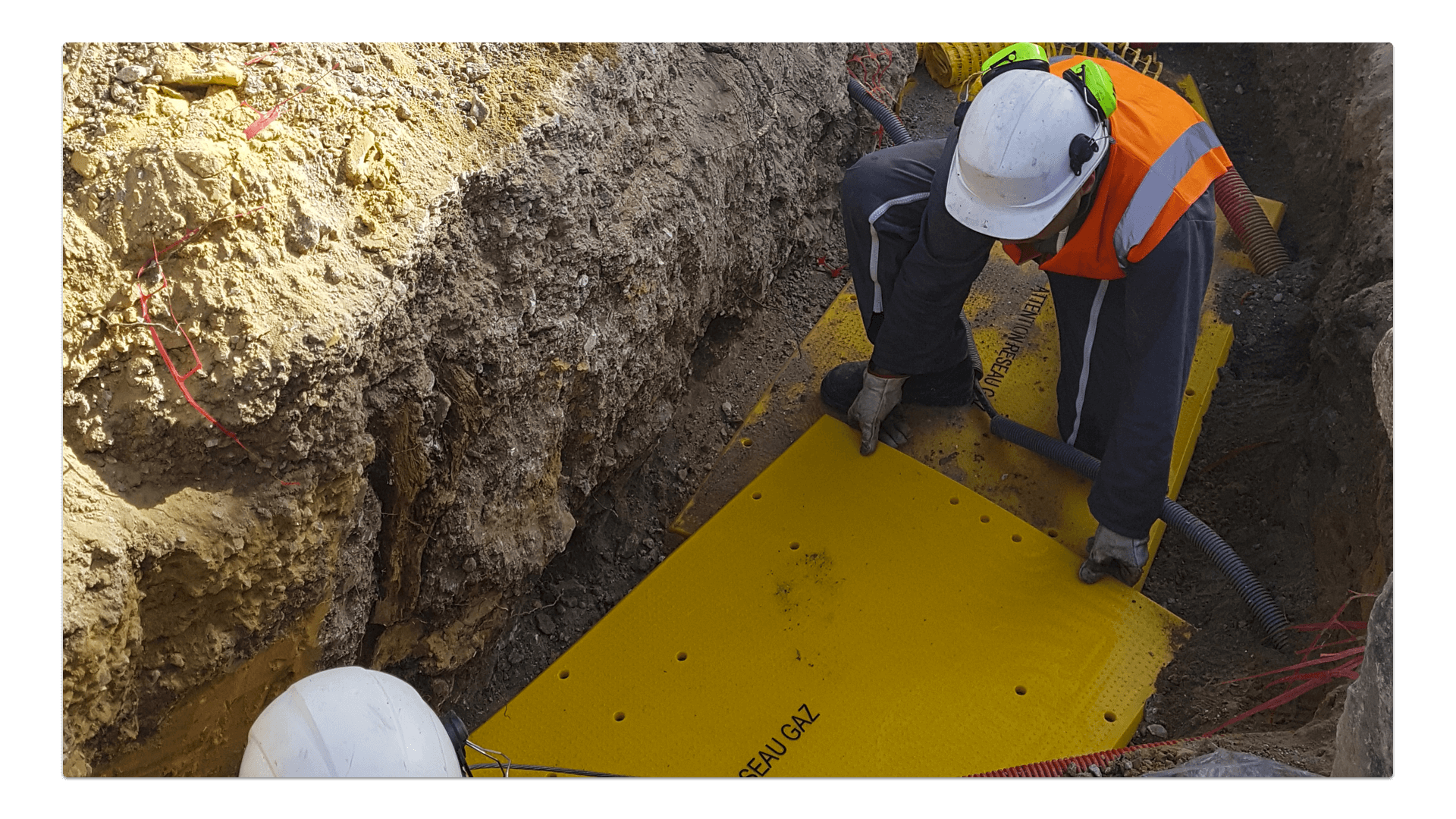

MISE EN PLACE

La mise en place des plaques OVERPIPE est particulièrement aisée et rapide : elle ne nécessite aucun matériel lourd ni de personnel qualifié. Une équipe de deux personnes peut installer plusieurs centaines de mètres par jour.

sécurité

Une sécurité renforcée grâce au revêtement antidérapant et des bords biseautés. Elles sont revêtues sur leurs deux faces de picots antidérapants pour faciliter la manutention et éviter les accidents de plain-pied.

RÉSISTANCE

Les plaques forment une barrière infranchissable en cas d’agression du godet d’une pelle mécanique

inspection

Les plaques peuvent être retirées pour permettre l’examen ou la réparation de la canalisation.

message avertisseur

Les plaques sont de couleur pleine masse (traitée anti-UV), afin de constituer un signal avertisseur immanquable (couleur selon la nature du réseau). Elles comportent un message avertisseur en relief. Inclus dans le moule, sa durée de vie est celle de la plaque. Il est entièrement personnalisable.

dimensions

Les dimensions des plaques se déclinent en 5 formats pour s’adapter aux diamètres des canalisations et au tracé du réseau.

drainage

Elles comportent des trous sur toute leur surface pour permettre l’écoulement de l’eau et ne pas perturber la mesure de la protection cathodique.

MISE EN PLACE

La mise en place des plaques OVERPIPE est particulièrement aisée et rapide : elle ne nécessite aucun matériel lourd ni de personnel qualifié. Une équipe de deux personnes peut installer plusieurs centaines de mètres par jour.

PROTECTION DES RÉSEAUX DE TRANSPORT

Les plaques sont destinées à protéger des canalisations enterrées de grand diamètre (gaz HP, hydrocarbures, etc…). Réalisées en PEHD injecté, elles résistent à l’agression d’une pelle mécanique de 32 tonnes sans perdre leur intégrité.



La réglementation française accorde aux plaques OVERPIPE un coefficient de réduction de risque de 0.01, identique à celui des dalles béton (guide GESIP 2002/01).

référence

dimensions (mm) L x l x e

poids (Kg)

liaisonnement

couleur

message avertisseur en relief

OV1

1800x1250x15

33

Recouvrement ou bout à bout

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

OV2

1800x1400x15

36

Recouvrement ou bout à bout

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

OV3

1800x1500x15

39

Recouvrement ou bout à bout

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

OV4

1600x1800x15

41

Recouvrement ou bout à bout

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

OV4

1800x1600x15

41

Recouvrement ou bout à bout

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

référence

OV1

dimensions (mm) L x l x e

1800x1250x15

poids (Kg)

33

liaisonnement

Recouvrement ou bout à bout

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV2

dimensions (mm) L x l x e

1800x1400x15

poids (Kg)

36

liaisonnement

Recouvrement ou bout à bout

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV3

dimensions (mm) L x l x e

1800x1500x15

poids (Kg)

39

liaisonnement

Recouvrement ou bout à bout

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV4

dimensions (mm) L x l x e

1600x1800x15

poids (Kg)

41

liaisonnement

Recouvrement ou bout à bout

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV4

dimensions (mm) L x l x e

1800x1600x15

poids (Kg)

41

liaisonnement

Recouvrement ou bout à bout

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

PROTECTION DES RÉSEAUX DE DISTRIBUTION

OVERPIPE a élargi sa gamme de plaques de protection PEHD et propose des plaques de petite largeur, conçues pour protéger des canalisations de petit diamètre, tels les réseaux de distribution.

référence

dimensions (mm) L x l x e

poids (Kg)

liaisonnement

couleur

message avertisseur en relief

OV5

1500x570x15

12

Bout à bout ou côte à côte

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

OV6

1500x820x15

17

Bout à bout ou côte à côte

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

OV7

1500x500x15

10,50

Bout à bout ou côte à côte

Jaune pleine masse (autres couleurs sur demande)

Personnalisable

référence

OV5

dimensions (mm) L x l x e

1500x570x15

poids (Kg)

12

liaisonnement

Bout à bout ou côte à côte

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV6

dimensions (mm) L x l x e

1500x820x15

poids (Kg)

17

liaisonnement

Bout à bout ou côte à côte

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV7

dimensions (mm) L x l x e

1500x500x15

poids (Kg)

10,50

liaisonnement

Bout à bout ou côte à côte

couleur

Jaune pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

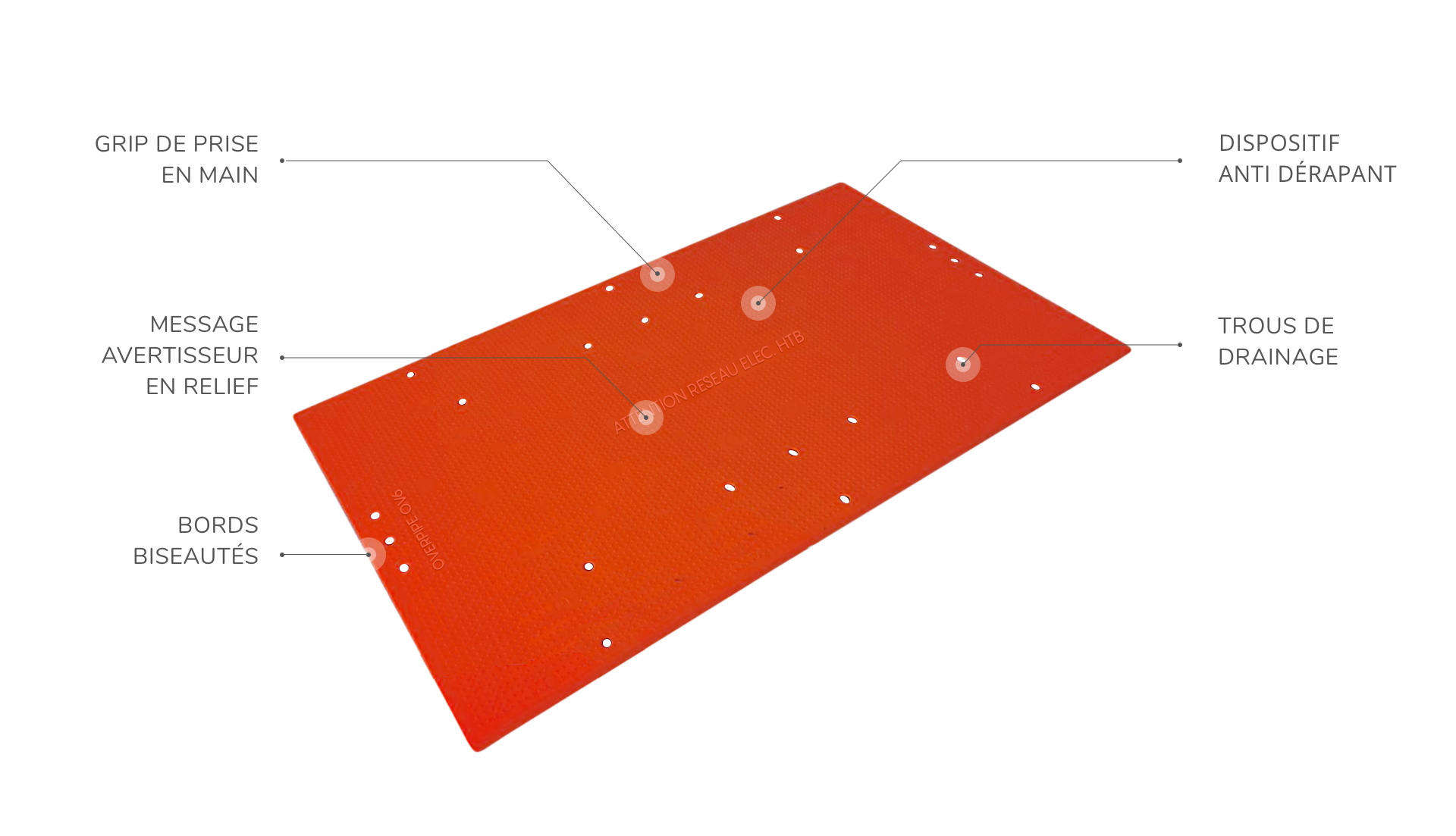

PROTECTION DES RÉSEAUX CABLÉS

OVERPIPE a élargi sa gamme de protections mécaniques et propose des plaques de petites largeurs conçues pour protéger les réseaux électriques haute tension. Une résistance à une exposition permanente à une température de 60°C est proposée en option.

référence

dimensions (mm) L x l x e

poids (Kg)

liaisonnement

couleur

message avertisseur en relief

OV5

1500x570x15

12

Bout à bout ou côte à côte

Rouge pleine masse (autres couleurs sur demande)

Personnalisable

OV6

1500x820x15

17

Bout à bout ou côte à côte

Rouge pleine masse (autres couleurs sur demande)

Personnalisable

OV7

1500x500x15

10,50

Bout à bout ou côte à côte

Rouge pleine masse (autres couleurs sur demande)

Personnalisable

référence

OV5

dimensions (mm) L x l x e

1500x570x15

poids (Kg)

12

liaisonnement

Bout à bout ou côte à côte

couleur

Rouge pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV6

dimensions (mm) L x l x e

1500x820x15

poids (Kg)

17

liaisonnement

Bout à bout ou côte à côte

couleur

Rouge pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable

référence

OV7

dimensions (mm) L x l x e

1500x500x15

poids (Kg)

10,50

liaisonnement

Bout à bout ou côte à côte

couleur

Rouge pleine masse (autres couleurs sur demande)

message avertisseur en relief

Personnalisable
